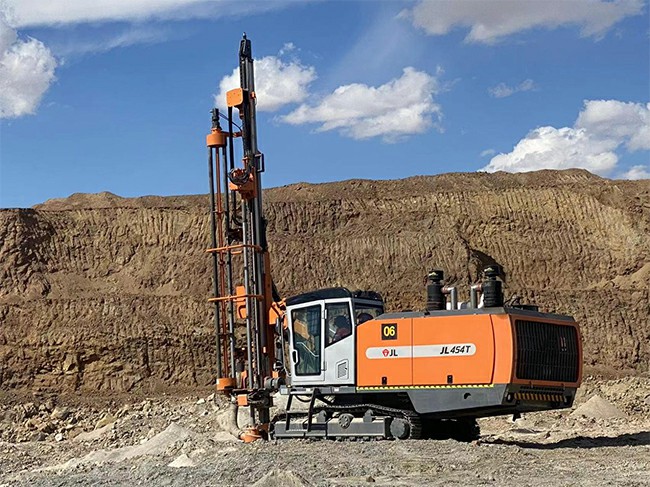

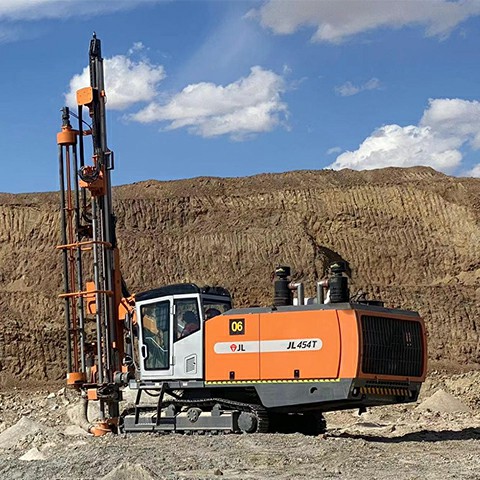

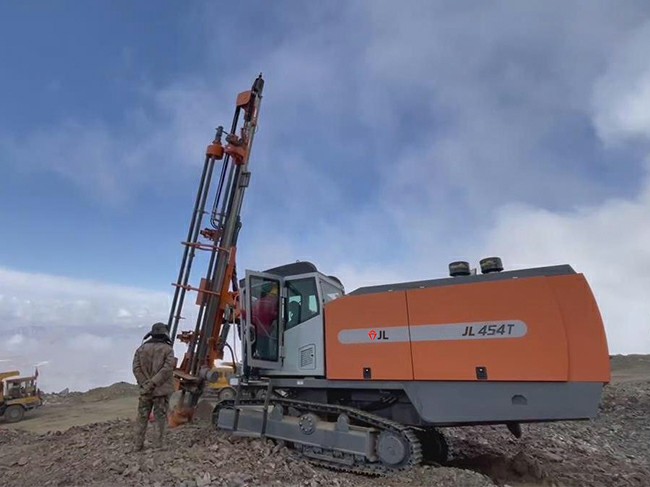

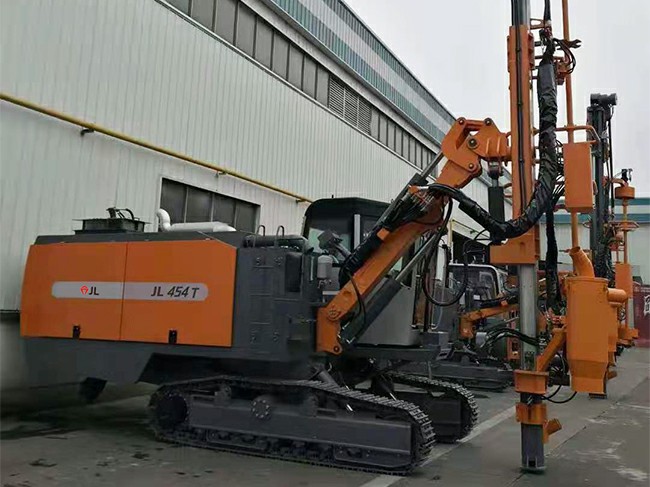

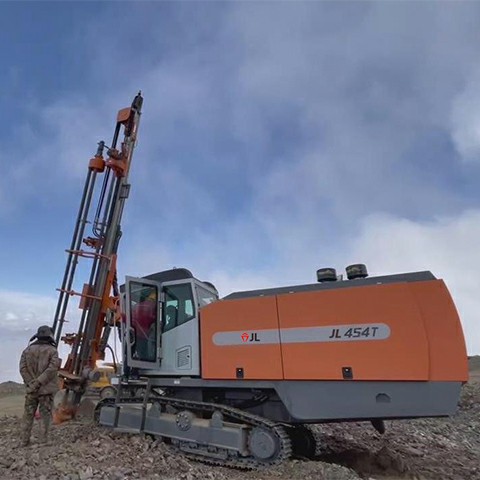

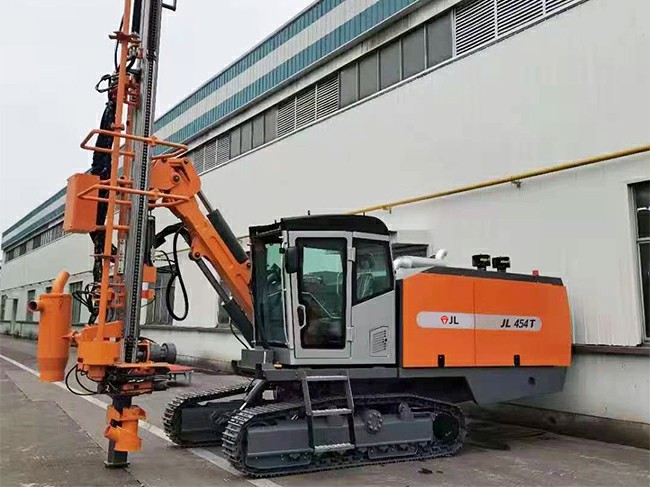

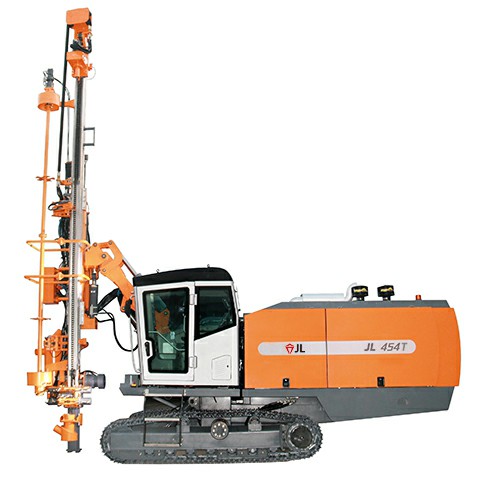

Description du produit
Système de manutention automatique des tiges de forage avec de puissantes performances tout-terrain pour réduire le temps de préparation de l'appareil de forage. Compresseur d'air à vis à grande cylindrée et à haute pression pour un rinçage complet, afin d'augmenter considérablement la vitesse de forage des roches et de réduire la consommation des outils de forage. Conception puissante de l'alimentation et de la rotation pour réduire les blocages dans les situations rocheuses complexes.
Haute efficacité
Système de manutention automatique des tiges de forage avec de puissantes performances tout-terrain pour réduire le temps de préparation de l'appareil de forage. Compresseur d'air à vis à grande cylindrée et à haute pression pour un rinçage complet, afin d'augmenter considérablement la vitesse de forage des roches et de réduire la consommation des outils de forage. Conception puissante de l'alimentation et de la rotation pour réduire les blocages dans les situations rocheuses complexes.
Respect de l'environnement
Le dépoussiéreur standard de type sec à deux étages (option système de brouillard d'eau) permet de réduire considérablement la pollution de l'équipement lui-même, tout en respectant l'environnement.
Économie d'énergie
Un seul moteur diesel pour le compresseur d'air à vis et le système hydraulique, comparé à une foreuse séparée, la puissance totale du moteur diesel est réduite d'environ 35 %, et le coût de maintenance est réduit de 50 %.
Sécurité
Le système d'oscillation des chenilles permet de stabiliser le centre de gravité de la foreuse. La puissance de la machine permet de réduire le nombre d'équipements et de personnel requis dans la mine. La conception de la protection de la cabine et du carrousel des tiges de forage pour protéger le personnel contre les dangers éventuels.
Spécifications
| Plage d'ouverture recommandée | |
| Gamme de tailles de trous | φ110-152mm |
| Impacteurs de fond de trou applicables | 4"/5" pouces |
| Capacité du système de changement de tiges | |
| Nombre de tiges | 6+1 |
| Diamètre extérieur du tube | 89/102mm |
| Longueur du tube de forage | 4M |
| Profondeur du trou pour le changement automatique des tiges | 28M |
| Tête rotative hydraulique | |
| Vitesse de rotation | 0-105rpm |
| Couple de travail | 4,310Nm |
| Moteur | |
| Steyr/Cummins | |
| Puissance nominale | 266KW @ 1，850 |
| Classe d'émission | 3 |
| Réservoir de carburant | |
| Capacité | 480L |
| Compresseur d'air | |
| Pression de travail | 20 Bar |
| Déplacement | 18m3/min |
| Type de bras de forage | Bras droit unique à haute résistance |
| Poutre de poussée | Système de propulsion à câble cylindrique |
| Longueur totale | 8，100mm |
| Processus de poussée | 4,600mm |
| Compensation de la poussée | 1,200mm |
| Vitesse de poussée | 0.88m/s |
| Force de poussée | 34.5kN |
| Force de traction | 67.6kN |
| Châssis | |
| Vitesse de déplacement | 3km/h |
| Force motrice | 117.7kN |
| Capacité de montée | 30º (treuil recommandé pour plus de 20º) |
| Angle de pivotement du châssis | ±10º |
| Garde au sol | 420mm |
| Dimensions de transport (sans options) approx. | |
| Poids | 21,000kg |
| Largeur | 2,500mm |
| Longueur | 10,260mm |
| Hauteur | 3,280mm |
