Description du produit

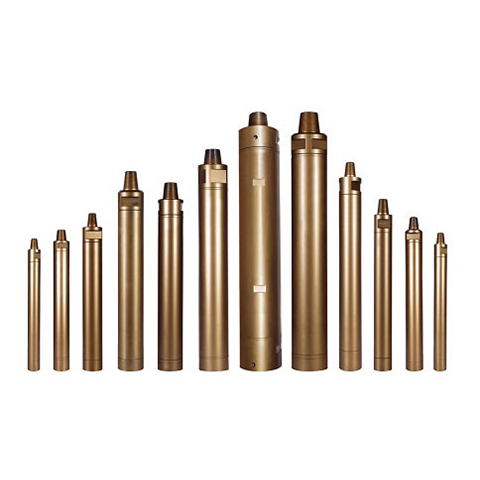

Il s'agit d'un type de marteau DTH à haute pression d'air avec clapet de pied.
Les principales caractéristiques sont les suivantes
Distribution d'air sans valve. Plus fiable.
Conception simple du piston. Longue durée de vie.
Transfert d'énergie plus efficace, vitesse de forage plus rapide, consommation d'air et d'huile plus faible.
Moins de pièces internes, structure simple, longue durée de vie, moins de pannes et entretien plus facile car toutes les pièces sont traitées thermiquement.
Facile à démonter car la partie supérieure, le mandrin d'entraînement et le cylindre externe sont reliés par un filetage à plusieurs étapes.
Spécifications

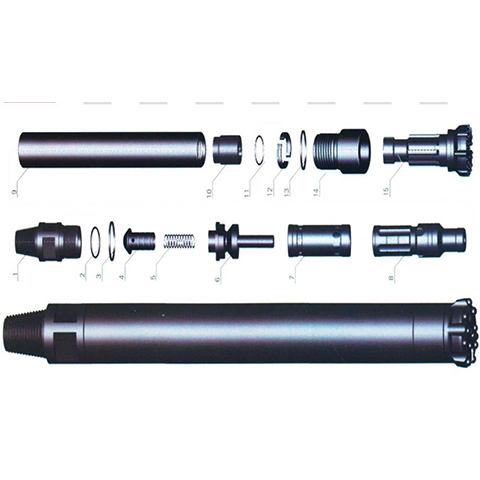

| Article Description | Poids (kg) | ||||
| KD35 | KD45 | KD55 | KD65 | KD85 | |
| 1. Subdivision supérieure | 4.20 | 6.50 | 15.00 | 20.00 | 41.00 |
| 2. Joint torique du Top Sub | 0.01 | 0.01 | 0.01 | 0.02 | 0.02 |
| 3. Anneau de rupture | 0.01 | 0.2 | |||
| 4. Clapet anti-retour | 0.20 | 0.42 | 1.00 | 1.00 | 1.50 |
| 5. Ressort | 0.02 | 0.04 | 0.04 | 0.04 | 0.10 |
| 6. Tampon de compression | 0.04 | 0.04 | 0.08 | 0.08 | 0.42 |
| 7. Distributeur d'air | 1.40 | 2.20 | 3.70 | 5.00 | 12.50 |
| 8. Cylindre interne | 1.60 | 2.30 | 4.50 | 5.00 | 8.60 |
| 9. Piston | 5.40 | 9.00 | 15.50 | 23.60 | 41.00 |
| 10. Cylindre externe | 9.50 | 15.0 | 30.00 | 36.80 | 62.00 |
| 11. Manchon guidé | 2.10 | 9.60 | |||
| 12. Joint torique de la bague d'arrêt | 0.01 | 0.01 | 0.01 | 0.02 | 0.02 |
| 13. Anneau d'arrêt | 0.20 | 0.20 | 0.30 | 0.60 | 1.20 |
| 14. Anneau de rupture | 0.01 | 0.20 | |||
| 15. Mandrin d'entraînement | 1.95 | 3.50 | 6.40 | 6.00 | 17.50 |
| 16. Mèche | 5.00 | 9.00 | 16.00 | 26.00 | 40.00 |
Date technique
| Modèle | KD35 | KD45 | KD55 | KD65 | KD85 |
| Longueur (sans embout) | 930 mm | 1030 mm | 1214 mm | 1248 mm | 1482 mm |
| Poids (sans embout) | 25.00 kg | 39.00 kg | 76.50 kg | 100.00 kg | 188.00 kg |
| Diamètre extérieur | φ82 mm | φ99 mm | φ126 mm | φ142 mm φ144 mm φ146 mm φ148 mm | φ180/φ185 mm |
| Queue de l'embout | DHD3.5 | COP44/DHD340 | COP54/DHD340 | COP64/DHD360 | COP84/DHD380 |
| Gamme de trous | φ90-φ110mm | φ110-φ135mm | φ135-φ1155mm | φ155-φ190mm | φ195-φ254mm |
| Filetage de raccordement | API 2 3/8" Reg | API 2 3/8" Reg | API 2 3/8" Reg API 3 1/2" Reg API 2 7/8" Reg | API 3 1/2" Reg | API 4 1/2" Reg |
| Pression de service | 1.0-1.5 Mpa | 1.2-2.0 Mpa | 1.3-2.3 Mpa | 1.5-2.5 Mpa | 1.5-3 Mpa |
| Taux d'impact à 17 bars | 28 HZ | 27 HZ | 25 HZ | 23 HZ | 27 HZ |
| Vitesse de rotation recommandée | 25-40 r/min | 25-40 r/min | 20-35 r/min | 20-30 r/min | 20-30 r/min |
| Consommation d'air | 1.0Mpa:4.5 m3/min | 1.0Mpa:6 m3/min | 1.0Mpa:9 m3/min | 1.0Mpa:10 m3/min | 1.0Mpa:15 m3/min |
| 1.5Mpa:9.0 m3/min | 1.8Mpa:10 m3/min | 1.8Mpa:15 m3/min | 1.8Mpa:20 m3/min | 1.8Mpa:26 m3/min | |
| 2.4Mpa:15 m3/min | 2.4Mpa:23 m3/min | 2.4Mpa:28.5 m3/min | 2.4Mpa:34 m3/min |
Avantage
Meilleure qualité
Pendant la production des équipements de forage, nous suivons strictement les règles du système de contrôle de la qualité ISO9001 : 2008.
Livraison rapide
Usine solide, forte productivité, capable de livrer dans les délais, pour que vous n'ayez aucun souci à vous faire.
Service mondial
Nous fournissons toujours aux gens une solution complète axée sur n'importe quelle entreprise.
